3.11 范德瓦尔斯相互作用

范德瓦尔斯相互作用（Van der Waals, vdW）是偶极矩之间的弱吸引作用，在没有电子云没有重叠成键的情况下也会存在。一般在层状堆叠材料和分子体系中尤为显著，比如多层石墨烯，气体吸附模型或者有机物体系等，如下图：

VASPwiki对vdW的介绍：

https://www.vasp.at/wiki/index.php/Category:Van_der_Waals_functionals

可以简单理解为，在做vdW校正时，有两类方法：

（1）基于半经验模型，在原泛函（比如PBE）的基础上，考虑色散力，并不修改泛函本身，或许可以理解为对最后总能和力的一个修正。常用的是比如D2和D3两种等，VASP中INCAR只需要设置IVDW一个参数即可；该方法几乎不增加计算量。

（2）vdW-DF（nonlocal vdW functionals），通过修改交换关联泛函来考虑vdW修正，比如optPBE-vdW，需要设置GGA等一系列参数来实现。该方法会增加计算量。

至于哪个方法更好，可能取决于体系。

https://blog.sciencenet.cn/blog-478347-1121081.html

介绍vdW-DF方法的一篇综述：Reports on Progress in Physics, 2015, 78(6): 066501.

1. DFT-D3和vdW-DF2为例，计算双层石墨烯的层间距

https://www.vasp.at/wiki/index.php/DFT-D3

VASP中控制vdW的参数是IVDW：https://www.vasp.at/wiki/index.php/IVDW

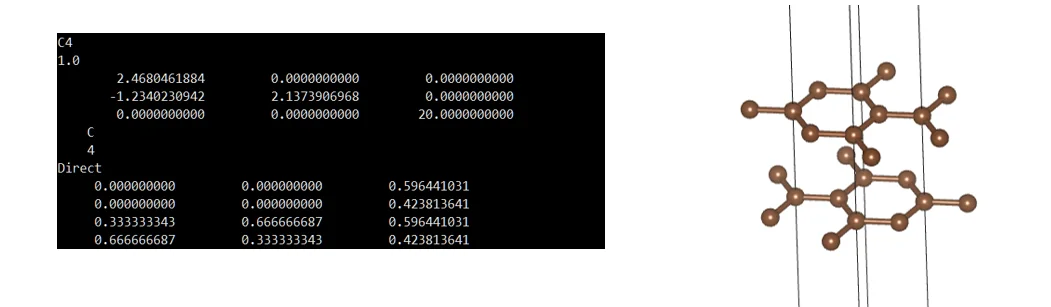

（1）首先构建一个双层石墨烯：

自行从数据库下载一个石墨的结构，层间距取3.5Å左右，z方向真空层20Å

（2）在PBE泛函下，进行固定基矢的离子优化ISIF=2，同时设置IVDW=12。附：原则上要先结构优化得到合理的面内晶格常数（需要做固定c轴的relax），但在这里，数据库直接下载得到的面内晶格常数一般是合理的，所以舍去这一步。

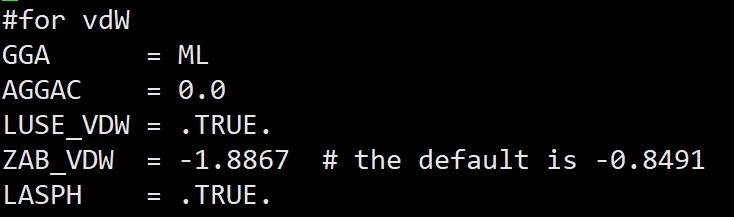

（3）采用vdW-DF2泛函，ISIF=2，INCAR中注释掉IVDW参数，加入下面参数（POTCAR和前面一样）：

此时会看到result文件中有如下信息：

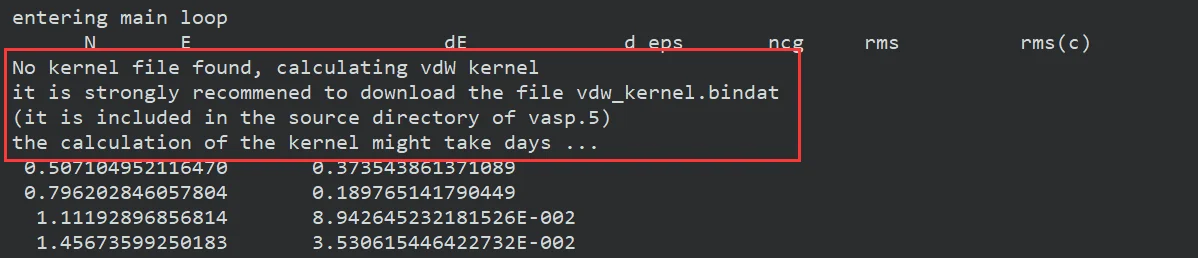

官方建议我们在当前路径下放一个vdw_kernel.bindat文件，下载地址：

https://github.com/drmewes/vasp_tools/blob/master/vdw_kernel.bindat

下载成功后放到刚刚做vdw-DF计算的INCAR那些文件所在计算目录下，再重新提交即可。

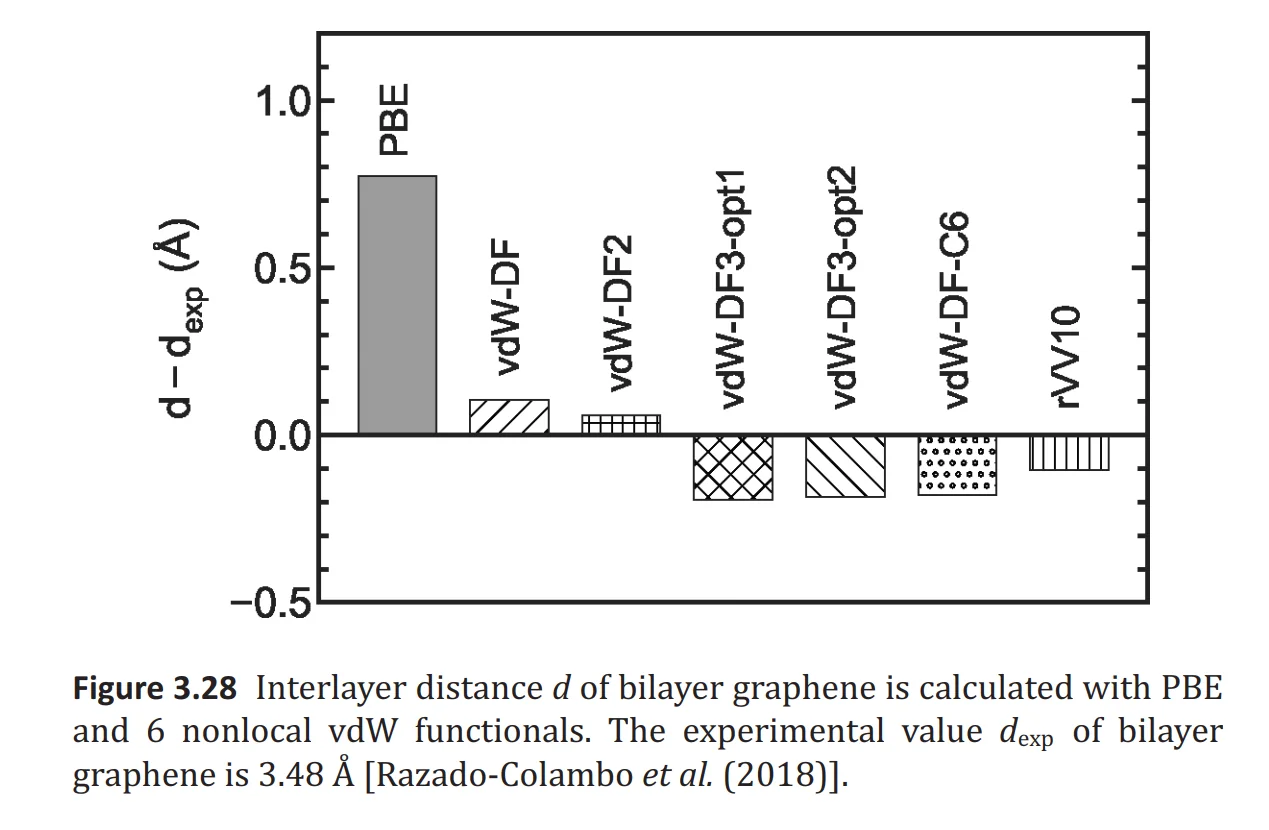

最后不同方法优化得到的层间距对比：

VASP还支持各种vdW-DF泛函类型，具体设置见官网：

https://www.vasp.at/wiki/index.php/Nonlocal_vdW-DF_functionals

附：如果你采用方法（1）考虑vdw作用，在PBE泛函下，则只需要额外设置IVDW=12一个参数即可。如果你需要在LDA泛函下考虑IVDW=12，则还需要额外设置VDW_A1，VDW_A2和VDW_S8三个参数。对于PBE+IVDW=12的计算时，这三个参数取值分别是VDW_S8=0.7875, VDW_A1=0.4289, VDW_A2=4.4407，可以从OUTCAR中查看。对于LDA+IVDW12，官网没有给这些参数的推荐值，或许可以考虑取PBE下一样的值。

2. vdW主要影响层状体系的层间距、某些分子体系的键长键角等，以及分子在某材料表面的吸附能。此外，还可能对其它性质有影响

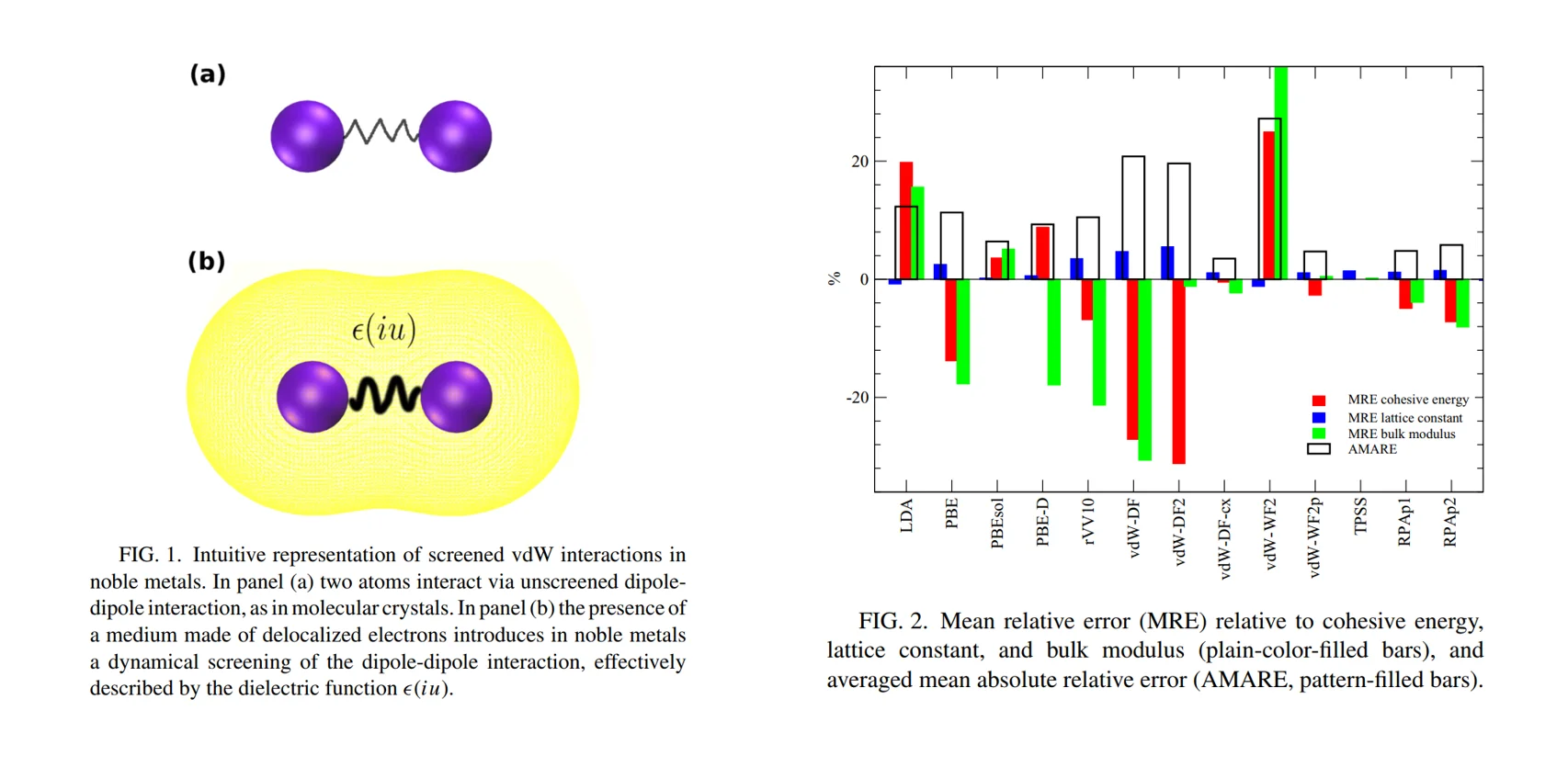

（1）不同vdW-DF在研究贵金属（Au/Ag/Cu）各类性质的表现

Physical Review B, 2016, 94(4): 045124.

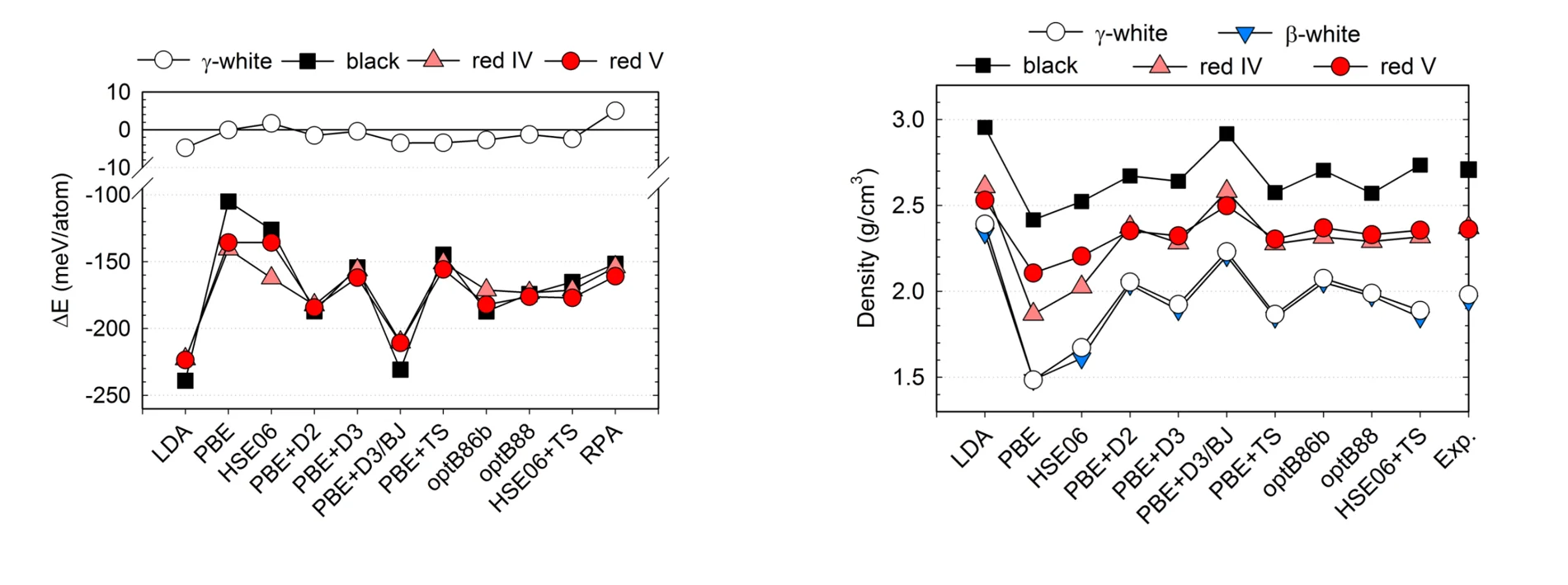

（2）不同vdW-DF方法研究磷的同素异形体之间的能量

Physical Review B, 2017, 95(21): 214115.
